全氟醚O型圈加熱裝配方式采用推力器與氣動電磁閥一體化設計技術

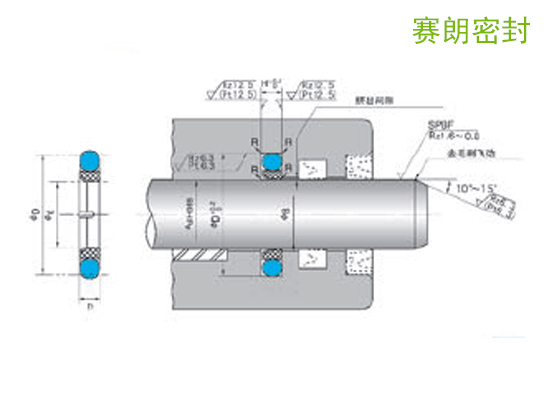

    發動機模塊與加工化學推進系統組成高集成度、結構緊湊、重量輕的四個發動機模塊，發動機模塊中的電磁氣動閥采用插裝式結構。由于發動機缸體結構緊湊，氣動電磁閥和推力器的組裝比較困難。氣動電磁閥與推力器之間的密封元件為全氟醚o形環。全氟醚o型環在裝配過程中密封失效率超過50% ，密封失效的主要原因是: 為了抵抗發動機惡劣的高溫工作環境，設計中選用了全氟醚o型環，o型環材料較硬，抗變形能力較大，與全氟醚o型環接觸的推力室槽金屬尖銳邊緣，如果全氟醚 o 型環的硬度較高，在裝配壓力過高時會導致o型環“切邊”，從而導致 o 型環密封失效和泄漏。對于全氟醚橡膠，室溫(20 ± 5 ° c)下的硬度(邵爾 a)為80，在此溫度下可以組裝。在 -20 °c 至50°c的溫度范圍內，每增加5°c，海岸a指數下降約0.5，硬度適度降低有利于組裝。全氟醚橡膠具有與聚四氟乙烯相同的熱穩定性和耐化學性，而且?guī)缀蹩梢越?jīng)受任何化學介質，因?yàn)榉肿渔溨械娜鯚N鍵被強碳氟化物完全取代，是制備推進系統強氧化劑介質密封橡膠 o 型圈的理想化合物。

　　步驟 s1:用乙醇清洗和干燥全氟醚o形環; 步驟 s2:在全氟醚 o 形環上涂少量軟膏潤滑壓制過程; 步驟 s3: 組裝全氟醚o形環到閥門上的密封槽，如圖3所示，形成全氟醚 o 形環和閥門的組合，定義為第一個組件; 步驟 s4: 加熱第一個組件; 步驟 s5: 組裝第一個組件到細胞模塊的相應孔中，如圖4所示。優選地，它還包括步驟 s6: 第一部件牢固地連接到單元模塊，以形成如圖5所示的引擎模塊。在實施例的步驟 s4中，第一組件在烤箱中加熱到50 ° c，持續10分鐘，最好是在20°c 至50°c (不包括50°c)的溫度下加熱，但與實施例相比，在一個優選例子中，全氟醚o環的硬度仍然相對較硬,”修整”的風險相對較高; 理想情況下，加熱溫度可以在50°c (不包括50 °c)至75°c之間的任何地方，但全氟醚o環的硬度難以控制在該溫度范圍內。也最好根據需要調整加熱時間。

　　在高低溫循環試驗后檢測全氟醚 o 型環的密封性能時，為了加強檢測，獲得了更多的試驗數據，驗證了反復高低溫試驗后的密封效果，從室溫試驗合格的管道密封接頭中選取了5個雙全氟醚 o 型環密封接頭，在 -40 ~ + 75 °c 進行了10次高低溫循環試驗，在室溫下進行了檢漏試驗，檢漏壓力為2.5 mpa，試驗結果滿足技術要求。結果表明，經過 -40 ~ + 75 °c 高低溫循環10次后，全氟醚o形環仍具有良好的密封性能。從以上全氟醚o形環的特性可以看出，全氟醚o形環在一定的允許溫度范圍內變化，其密封性能可以得到保證。從全氟醚o環的組裝過程來看，室溫下全氟醚o環的硬度較高，即使全氟醚o環表面涂有油，全氟醚 o 環也不能滑入單元模塊的相應孔中，例如腔內的推進器模塊。如果在組裝過程中提高全氟醚o環的溫度，使全氟醚o環材料變軟，將有助于全氟醚 o 環的順利組裝。
